產品名稱：

恒流高壓直流電源

產品基本原理：

本產品由L-C組成的四端網絡作為恒流源，在它的輸出端可以獲得與輸入電壓(網電壓)成正比而與負載阻抗變化無關的電流，其輸出電流和電網輸入電流可分別用下式表達：

式中a為復常數，b、c為實常數，U]、I;和Io、U。分 別為輸入(電網)電壓、電流和輸出(電場)電壓、電流，R為電場負載等效阻抗。

由式(1)可知，輸出電流僅與電網電壓有關，而電網電壓基本上可以認為是恒定的，從而I,恒定，這就是恒流的含義。

當電場電暈轉化為貫穿性擊穿，即R一◆0時，根據U。=IoR，有U。一 0，根據式(2)，則有I。0。由

于這種變化是同步的，即R降低時，U。同時降低，輸入功率U;I;降低，電源提供給放電區的功率I。R隨等效電阻R同步線性下降，即閃絡能量降低，故而電場擊穿的概率比其它電源低得多。即使產生擊穿，也能迅速恢復，無需長時間封鎖電源。對于可控硅電源輸出電流I由下式確定

式中X為回路總陽抗，即電源的性阻抗，其他很小。

由式(3)可知，一旦電場擊穿或短路， 即U。一◆0時，I。和I，都將顯著增加，其值可達額定電流的兒倍其至幾十倍，即使有反饋電路，擊穿瞬間是不起作用的。此時電源提供的功率比I正常工作時急刮增加，閃絡或短路能量很大，極易形成電源本身或電暈線故障。

從以上原理分析及放電特性可知:

1、恒流源火花放電功率遠小于正常運行功率，故而恒流電源可以將運行功率提至極限狀態運行。

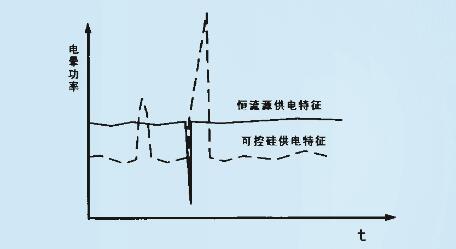

2、與恒流源負反饋放電特性相反，可控硅電源放電呈正反饋特性，極易發展為火花放電，火花放電功率遠大于正常運行功率，故而發生火花放電的頻率高，能級大。為.設備安全，只能在低電暈功率水平運行。

產品特點：

★HL-3手動型系列電源

HL- 3型是恒流電源供電的基本型式，它具備了恒流電源的技術特點，產品操作維護簡單實用，是中小型企業的產品系列。

1)運行穩定，可靠性高，能長期保持沉積效率，能承受瞬態及穩態短路。

2)能適應工況變化，克服二次揚塵，并有抑制電暈閉塞和陰極肥大的能力。

3)運行電壓高，并能抑制放電，對機械缺陷不敏感。

4)電源結構簡單，采用并聯模塊化的設計，檢修方便。電源故障率低，降低企業維護成本。

5)功率因數高COS中≥O.95，而且不隨運行功率水平變化，節電效果明顯。

6)輸入、輸出電壓為完整的正弦波，不干擾電網。

★HL-6型恒流高壓直流電源

HL一6型恒流高壓直流電源組成是在HL- 3型基電源礎上，再加上控制、采集、反饋等電氣元件，包括有:

1)可編程控制器(簡稱PLC)，作為它的控制核心。

2)觸摸屏或文本顯示器，為人機界面(HMI),操作和顯示運行狀態數據。

3)2個變送器將U2、12變換為4- -20mA信號，送至PLC,進行顯示和控制，同時送至上位機顯示。運行方式可選擇:

a)電流(電壓)整定值運行方式:

b)工作點運行方式:

c)模擬手動運行方式。

4)PLC及HMI都是大型自動化生產中應用的成熟產品。具有良好的抗干擾性能，互換性強，工作穩定可靠。

5)具有多種故障保護措施，有故障報警文字提示功能。fL- 6型電源與上位機連接:

單臺或多臺LL一6型電源，若需接入上位機實現遠程自動監控，實現方法有開關量、模擬量控制方式和通訊方式。這兩這種控制方式，電源都可以實現遠程自動控制，同時也具有現場自動控制和手動功能。而且整個系統的擴展性也強。上位機實現的功能有:控制每臺電源的運行、參數設定修改，畫畫顯示，故障報警，實時運行數據顯示等功能。

上位機可以是集散控制系統(DCS)或大型PLC(如西門子S7- 300或S7- 400系 統)。

電源中的通訊模塊，根據通訊協議不同型號也不同，常用的有Modbus- RTU和Profibus 協議。

5. 3HL-7型恒流高壓直流電源

H-7型電源自動控制功能是通過上位機組態實現的。上位機控制系統的選取是用戶根據實際情況決定的。HL- -7型電源自身不帶有自動控制單元，它帶有變送器，將模擬量轉變為4- -20mA或I一 5V標準信號，連同數字量信號一起送到端子上，由端子引出，在現場接線到DCS控制站。通過在DCSI-組態畫面，實現HL- 7型自動控制功能。在DCS操作站上實現控制參數設定、修改，畫面、趨勢、報表顯示，報警及定時打印等功能。HL一7型恒流電源脫離上位機(DCS或大型PLC)便失去自動運行功能，只保留本地手動運行功能即HL-3型功能。DCS的控制站上對每臺HL- 7型電源，都留有相應的I/ 0接口。包括:

Al接口2~5個。即U、小U2、12,變壓器油溫等。

DI接口4~7個，為各種電源故障、指示信號而設。

D0接口13個，即自檢、高壓、關機和1-10檔電源選擇鍵。

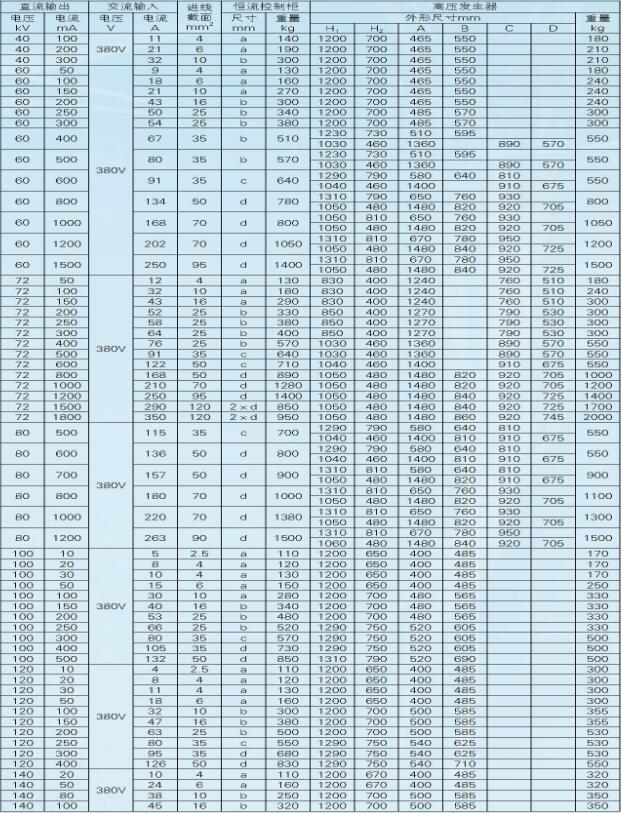

恒流控制柜及高壓發生器的對及重量：
